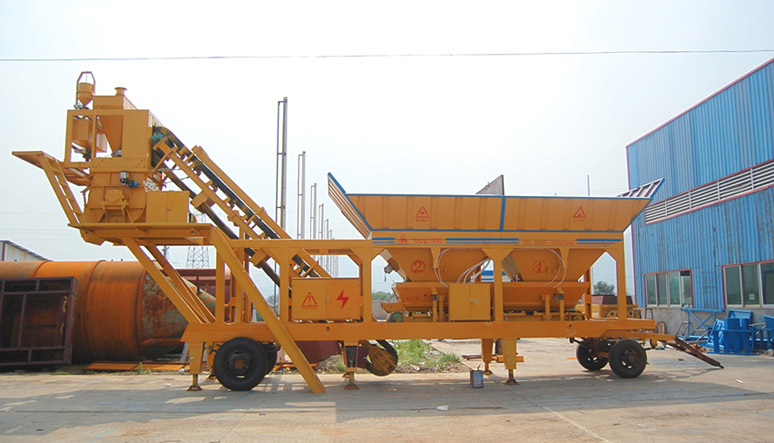

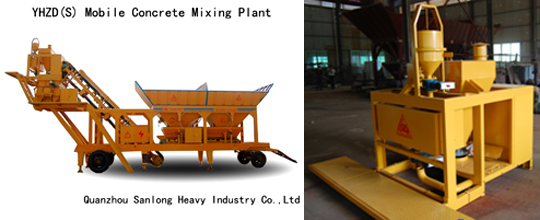

用途:YHZD(S)系列移动式混凝土搅拌站是一种新型可拖挂移动式水泥混凝土搅拌站。广泛用于公路、铁路、建筑、市政、桥梁、港口、水电等工程施工中需要经常移动的最佳机型。
特点:其结构新颖独特,以一个拖挂单元,集中了集料、称量、搅拌、输送等多种作业于一体、整体移动移动性极佳。设计上吸收引进了国外多项新技术,称量准确可靠,搅拌均匀高效,输送迅速,可搅拌多处不同工艺的干性、半干性、塑性混凝土,易操作、易转场,可靠性高。一拖即走,一停就用。

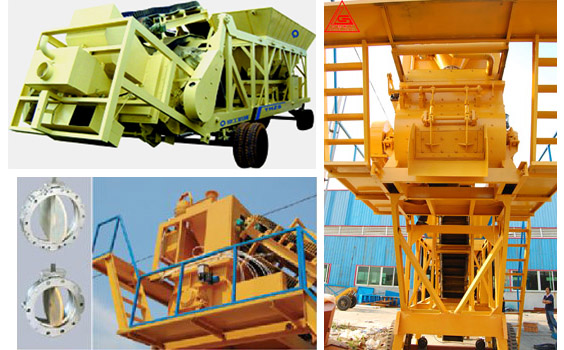

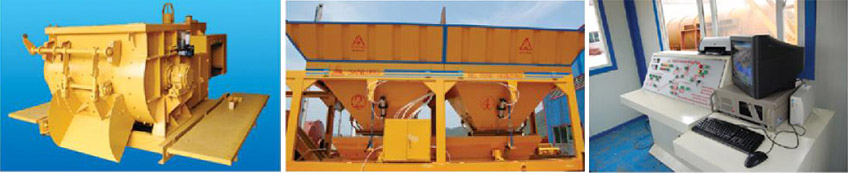

JS系列双卧轴强制式搅拌机,是我公司在消化吸收国内外先进技术的基础上设计生产的新型搅拌机,叶片采用新型螺旋式布置,搅拌时间短,搅拌均匀。对于干硬性、半干硬性、塑性混凝土,均达到极佳的搅拌效果,可满足不同工况的要求。
骨料供料系统由四个骨料仓组成,每个仓装有两个开门装置用户可根据工程级配需要将其分为二至四个骨料仓,开门装置经特殊设计,落料顺畅,关门时不卡料。 骨料称量由高精度传感器直接称量,误差小,各骨料计量具有误差自动补偿功能。 骨料放出皮带机由电动滚筒驱动,整个骨料称量装置结构紧凑、重心平衡,运转平稳。
称量完毕的骨料由大倾角槽形挡边皮带机输送到搅拌机中,结构紧凑,输送效率高。水泥输送称量系统,由螺旋输送机输送,用户可根据工程要求选配一至三台219、273、325螺旋输送机输送。 粉料计量由三个高精度传感器直接称量,精度高,可靠性好;粉料卸料口采用碟阀(可选用进口品牌碟阀),配以紧凑的汽缸、电磁阀、行程开关,确保计量装置的稳定性。
水计量由高精度传感器直接称量,精度高,可靠性好,水喷入采用增压泵,喷水均匀,提高了混凝土的匀质性。
主要技术参数:
型号 |
YHZD25 |
YHZD35 |
YHZS50 |
YHZS75 |
生产率 (m3/h) |
25 |
35 |
50 |
75 |
搅拌主机 |
型号 |
JD500 |
JD750 |
JSJ1000 |
JSJ1500 |
搅拌功率(kW) |
1×18.5 |
1×30 |
2×18.5 |
2×30 |
出料容量(m3) |
0.5 |
0.75 |
1 |
1.5 |
骨料粒径(mm) |
≤60 |
≤60 |
≤60 |
≤80 |
配料仓 |
仓容积 (m3) |
4 |
4 |
6 |
6 |
仓格数 |
4 |
4 |
4 |
4 |
皮带机输送能力 (t/h) |
200 |
200 |
400 |
400 |
称量范围及精度 |
骨料 (kg) |
1000±2% |
1500±2% |
2000±2% |
3000±2% |
水泥 (kg) |
300±1% |
500±1% |
600±1% |
800±1% |
水(kg) |
200±1% |
300±1% |
300±1% |
400±1% |
外加剂(kg) |
20±1% |
20±1% |
20±1% |
20±1% |
拖挂速度(km/h) |
15 |
15 |
15 |
15 |
轮距(外侧)(mm) |
2800 |
3200 |
3400 |
3400 |
转弯半径(mm) |
11 |
15 |
15 |
15 |
整机重量(kg) |
20000 |
22000 |
25000 |
32000 |
总功率(kW) |
35 |
38 |
60 |
90 |
卸料高度(m) |
2.8 |
2.8 |
2.8 |
2.8 |
注:1、总功率不包含螺旋机的功率; 2、料仓及容积可依要求而设计; 3、以上参数有可能变动,以产品为准 |
