YWCB 移动式稳定土厂拌设备

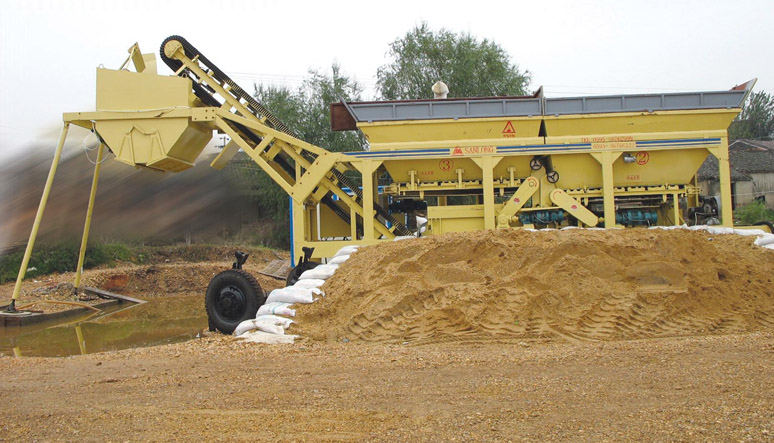

    YWCB 移动式稳定土厂拌设备是一种新型的稳定土厂拌设备系列,以一个拖挂单元为基础,集中了集料、计量、输送、搅拌、提升、贮料等多种作业为一体。

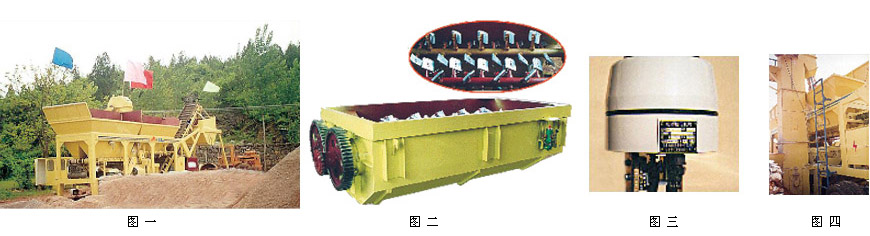

    该设备由五大部分组成:粒料给料系统、稳定剂(水泥或石灰粉)给料系统、给水系统、搅拌系统与成品料贮存系统、电气控制系统等组成。结构紧凑,计量准确、搅拌均匀,整体性能好,一拖即走.一停就用。特别适合于点多长的公路、铁路工程施工中。广泛用于大型广场工程、机场工程、市政工程、矿山道路等场合。 (如:图一示)
    搅拌机采用双卧轴强制式搅拌机,搅拌轴上的搅拌臂按特殊的规律分布,使搅拌机内的物料在强力翻转的同时,还朝前运动,以达到连续搅拌生产的目的。
    采用无衬板技术,其原理为粒料在搅拌机内铺满一定厚度的软垫(代替衬板)、减少了叶片磨损、叶片硬划伤等故障,不会卡料闷车,也解除了频繁更换衬板的烦恼。 (如:图二示)
    为清理、保养方便,我们在搅拌机底部设置了两个排料口。
    将搅拌机直接安装在各种粒料出料皮带机下,利于各种物料直接进入搅拌机内,同时还减少了粉层。 (如:图三示)
    给水系统由靶式流量计和电动执行机构组合而成的远程调控系统。在操作室内可以直接轻触控制台上的按钮,就可完成水流量的设定和调整,该系统控制精度高,响应速度快。 (如:图四示)

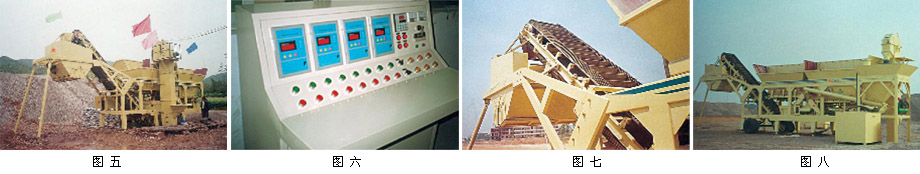

    稳定剂(水泥)给料系统,由垂直斗式提升机或螺旋输送机、粉料仓、给料螺旋机三部分组成。给料螺旋机由电磁调速电机精确控制,给料均匀恒定。 成品料斗与主机通过三角支架连接,牢固稳定。另一端用两根特别的撑杆支撑,装拆方便快捷。(如:图五示)
    采用集中的电气配料控制系统,通过电磁凋速电机精确控制骨料和粉料的均匀恒定供给。本控制系统,能够设定总产量,各种物料配合比、比例系数等,配比准确,运行可靠,操作简单。可手动和自动控制。具有异常状态自动报警,紧急停车功能。电气元件选用:施耐德、正泰等。 (如:图六示)
    搅拌好的成品料直接落到大倾角槽形皮带机,由皮带机输送至成品料仓。使用槽形皮带机,使成品料输送路径短,整机结构紧凑。成品料仓开门由气缸控制,开门迅速可靠。  (如:图七示)
      如果级配达到五种时,我们可将原粉料仓改成骨料仓.将稳定剂(水泥)给料系统移到整机的后部,适应施工的需要。(如:图八示)


主要技术参数:
型号 YWCB120 YWCB200 YWCB300
型式 双 卧轴 连 续 强 制 搅 拌
额定生产能力t/h 120 200 300
骨料仓容量m3 3×4 3×6 3×8
骨料粒位(mm) ≤60
配料精度% 骨料±2.5、水泥±1.5、水±1
上料高度m 3.9 4.05 4.25
出料高度m 2.8 2.9 3.5
拖挂速度(km/h) 15
总功率kW 95 105 120

注:1、总功率不包括螺旋输送机功率;
2、以上参数有可能变动,以产品为准。
