沥青混凝土搅拌设备

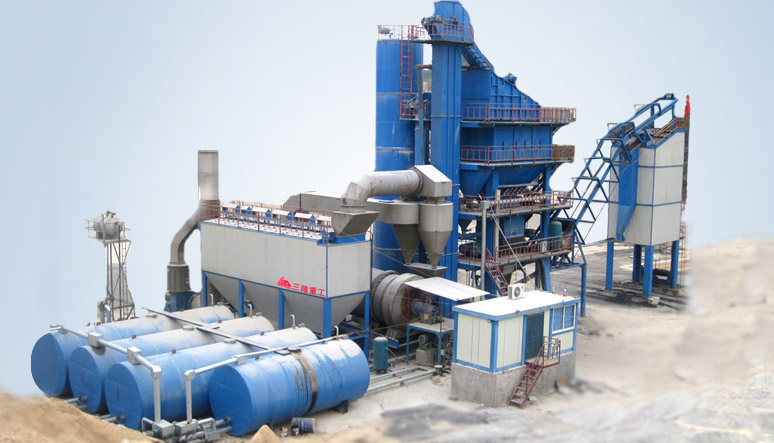

LB型沥青混凝土搅拌设备(旁置型)

为了满足高等级公路施工的需要,我公司在吸收国内外沥青混合料搅拌设备优点的基础上,开发研制了具有国内领先水平的LB1000、1500、2000型沥青混凝土搅拌设备,成套设备由主机搅拌楼、烘干系统、骨料配送系统、热石料提升系统、石粉提升系统、筛分系统、计量系统、沥青加热系统(采用导热油加热或直热式沥青罐可选)、沥青供给系统、大气反吹式布袋除尘系统、成品料储存系统等组成。整套设备采用微机自动控制系统。主机楼采用优质钢板折边成型,燃烧器、传感器均选用国内优质产品。自动控制系统采用欧母龙电气元件、研祥工控机。整机结构合理、自动化程度高、安全可靠。


骨料配送系统

骨料配送系统主要由地面料仓与输送皮带组成,地面料仓采用可调节门结构制作,方便用户可根据自己的实际生产情况来进行给料大小的调整,极大的满足了用户不同配比可调的要求。地面料仓自带皮带采用变频电机驱动,可实现无级调速,从而使地面的配料精度可达到±1﹪。变频控制下的皮带给料器故障极低,可杜绝普通方式下发生石料堵塞时可能出现的电机损毁、皮带拉伤等故障


石料烘干系统

该系统由燃烧器、燃料供给系统、烘干筒体、自动温度控制装置组成,筒体采用4台减速机控制小摩擦轮来带动大滚圈转动的方式,可使整个设备受力均匀、运转过程平稳。筒体内合理布置着各种不同规格的耐磨叶片,可使骨料在烘干筒内实现最大可能的热交换。燃烧器采用高效燃烧装置,采用大范围比例调节,可使燃料消耗与烘干能力得到最佳配合。配合高精度温度控制装置,实现出料温度自动控制,可使出料温度控制在5﹪的范围内。


大气反吹式布袋除尘器

采用特殊的袋式设计,使其结构紧凑,易清灰,同时采用耐高温的进口杜邦滤袋,可耐温250℃,排烟浓度小于100mg/Nm3 ,满足国家环保要求。除尘设备通过布袋内外形成的压差来自动控制清吹功能。独特设计的大气反吹机构,超大的过滤面积,保温式箱体结构,使除尘系统工作更加可靠。滤袋不易结露、烧毁,大气反吹机构大大提高了除尘效率及滤袋的使用寿命。通过箱体底部螺旋输送系统,将布袋收集的粉尘输送到回收罐中重新使用。

振动筛
采用两层四段式高效振动筛,筛网的固定方式采用拉勾式结构,是整个筛网的更换方便、灵活、快速,激振部分可通过调整偏心块的加载量,灵活调整振幅。振动筛底部有减振橡胶,使振动筛在振动过程中对主机部分的计量影响效果减少。

主机部分
该设备配有4个热料仓,总容积15m3。每个热料仓均装有料位显示器。称量系统由3个称量斗和各自配置的电子重量传感器分别精确称量热石料、矿粉和沥青。其中,骨料称量斗容量为1.2m3,配有3个拉力传感器;粉料计量斗容量为0.2 m3,配有3个拉力传感器;沥青计量斗容量为0.15 m3,也配有3个拉力传感器。

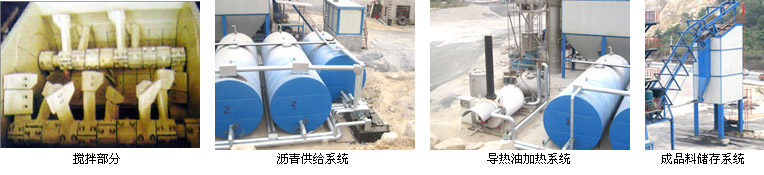

      搅拌部分
:采用双卧轴强制搅拌方式,搅拌缸由缸体、搅拌轴、叶臂、叶片、耐磨衬板、放料门等组成,衬板及叶片均采用耐磨铸铁制成,寿命可达生产10万吨成品料以上。放料门采用单气缸操纵的旋转式放料门,放料时间短、密封效果好,传动系统采用双轴驱动,并具有过载保护功能。
      沥青供给系统:沥青供给系统采用导热油加热或直热式沥青罐均可,每个罐体上均装有液位显示装备和温度自动控制装备,温度自动控制装备的装入可防止沥青在加热过程中出现沥青老化、离析现象。沥青输送管道采用双层管道,使用导热油加热沥青跟保温岩棉进行保温,使沥青在运输过程中的热损耗减到最低。
      导热油加热系统:采用高效燃烧器进行导热油加热,导热油在循环过程中进行过滤跟油水分离。导热油罐上安装有卸压阀,从而保证导热油加热系统的安全性。
      成品料储存系统:采用导热油管线及岩棉保温,彩钢板外包,保证沥青混合料的长时间贮放。配有废料斗,斗车运行变频控制,平稳安全。
主要特点:
1、搅拌器采用高强度耐磨材料,提高了使用寿命;
2、一级旋风除尘加二级水式除尘器系统和楼体负压防尘设计,经济实用,为客户降低投资成本;
3、采用进口振动电动驱动的直线式振动筛,提高了筛分效率,降低了设备故障率;
4、骨料提升机采用板链提升,增长了提升机的使用寿命,提高了运转的稳定性;
5、优化了的干燥滚筒提料板结构,使得干燥系统更加高效、稳定;
6、整机采用模块化设计,使搬运、安装更加快捷方便;
7、全自动电脑/手动控制系统,带有故障自诊断反馈程序,使操作简单、安全。
主要产品型号:LB-600 LB-800 LB-1000 LB-1200 LB-1500 LB-2000 LB-2500 LB-3000

型号

LB-600

LB-800

LB-1000

LB-1200

生产能力

48t/h

64t/h

80t/h

96t/h

整机功率

205kW

210kW

220kW

255kW

搅拌缸容量

600kg

800kg

1000kg

1200kg

燃油消耗

6.5kg/t

计量精度

骨料:±0.5% 粉料:±0.5% 沥青:±0.25%
